Zählertypen in unserem Netz

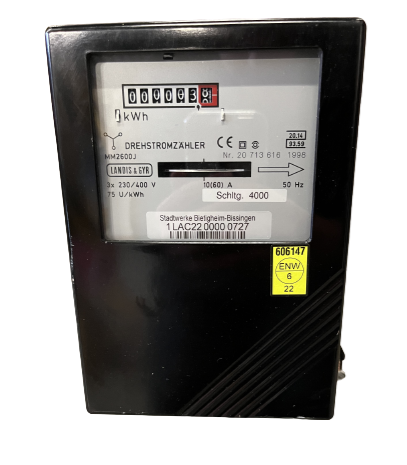

Elektromechanische Ferraris-Zähler besitzen ein Rollenzählwerk. Dieses wird beim Verbrauch von Energie über eine Drehscheibe angetrieben und zeigt den Verbrauch in Kilowattstunden (kWh) an. Bei einem Eintarifzähler gibt es nur ein Zählwerk.
Der Doppeltarif bei Ferraris-Zählern ist an den zwei vorhandenen Rollenzählwerken zu erkennen. Normalerweise erfolgt die Umschaltung mittels eines Tarifschaltgerätes, das auf einem separaten Zählerplatz montiert ist.
Seit 2018 ersetzen wir die Ferraris-Zähler nach und nach (mindestens) durch moderne Messeinrichtungen.
Lastgangzähler (LGZ) oder registrierte Lastgangmessung (RLM-Zähler): Anlagen mit einem Jahresverbrauch von mehr als 100.000 kWh oder Erzeugungs-Anlagen mit einer Leistung größer als 100kW.
Diese bestimmen kontinuierlich den Stromverbrauch eines Abnehmers. Lastgangzähler ermitteln im 15-Minuten-Takt die Zählerstände und werden uns als „Lastgang“ über ein Modem übermittelt.
Sie benötigen Strom für elektrisch betriebene Baugeräte, Werkzeuge oder Beleuchtungen? Ein Baustromzähler stellt die Stromversorgung auf Baustellen sicher.
Zusatzgeräte in unserem Netz
Bei größeren Anlagen ist es oft nicht möglich die üblichen Zähler anzuschließen, da diese durch den teilweise hohen Strom (Primärstrom) zerstört werden könnten. Damit dies nicht passiert, wird der Strom nicht direkt vom Zähler erfasst, sondern von einem Stromwandler.
Eine mit Strom durchflossene elektrische Leitung erzeugt immer ein Magnetfeld. In den Stromwandlern wird durch dieses Magnetfeld ein sogenannter „Sekundärstrom“ induziert, welcher je nach Aufbau um ein festgelegtes Vielfaches kleiner ist als der Ausgangsstrom (Wandlungs- bzw. Übersetzungsverhältnis). Der Stromzähler erfasst lediglich den deutlich kleineren Sekundärstrom, damit hier der richtige Verbrauch berechnet werden kann, wird das Wandlungsverhältnis mit dem gemessenen Verbrauch multipliziert.
Der Sekundärstrom liegt in unserem Bereich immer bei 5 A. Das heißt, dass bei einem 100 A (Primärstrom) / 5 A (Sekundärstrom) Stromwandler der Primärstrom 20x (Wandlerfaktor) größer ist als der Sekundärstrom und mit dem abgelesenen Wert multipliziert werden muss.
Beispiel:
Angezeigte Energie = 1,33 kWh
Übersetzungsverhältnis Stromwandler Üi = 1000 A / 5 A
Verbrauchte Energie = 1,33 kWh * 1000 A / 5 A = 266 kWh
Beispiel eines Wandler-Sets (1 Set besteht aus 3 Wandlern)
Spannungswandler
Unsere Spannungswandler werden nur in der Mittelspannung verwendet und auch nur dort gemessen.
Strom- und Spannungsmesswandler Zusammen
Wenn beide Messwandlerarten vorhanden sind, wird der angezeigte Wert mit beiden Wandlerfaktoren multipliziert (siehe Beispiel).
Beispiel:
Angezeigte Energie = 1,33 kWh
Übersetzungsverhältnis Stromwandler Üi = 1000 A / 5 A
Übersetzungsverhältnis Spannungswandler Üu = 10000 V / 100 V
Verbrauchte Energie = 1,33 kWh * (1000 A / 5 A) * (10000 V / 100 V)
= 26600 kWh
Wir verbauen in unserem Netzgebiet auch Modems. Dies sind Datenübertragungsgeräte zur Fernabfrage und -überwachung von Elektrizitäts-, Gas, oder Wasserzählern. Sie basieren auf ein Kommunikationsmodul und einen internen Controller, der alle für den transparenten Datenverkehr erforderlichen Parameter verwaltet.
Das sind Kontakte, die am Zähler erstellt wurden. So können die Kunden ihren Verbrauch per Übertragung in ihr Energiemanagementsystem übernehmen.
Aktive Zählwerke in unserem Netz
Die Stromzählwerke werden durch einen 3-stelligen Zahlencode (OBIS-Kennzahl) unterschieden. Beim Einbau werden von unseren Monteuren nur die Zählwerke aktiviert, die für Sie relevant sind. Wie in dem Bild rot hervorgehoben, befindet sich der Zahlencode bei einer modernen Messeinrichtung vor dem Zählerstand.
Die aktiven Zählwerke finden Sie auch auf unseren Ablesekarten wieder, sodass Sie eindeutig erkennen, welches Zählwerk abgelesen werden sollte.
Wenn Ihr Zähler über mehr als ein aktives Zählwerk verfügt, wechselt die Anzeige automatisch alle paar Sekunden zwischen allen aktiven Zählwerken. Versuchen Sie bitte nicht manuell Einfluss auf den Zähler oder das Display zu nehmen.
Eine ausführliche Bedienungsanleitung für alle Zähler und Zusatzgeräte finden Sie hier.
OBIS-Kennzahlen
... zeigt die Gesamtmenge an Energie an, die bezogen wurde.
... sind für die Differenzierung von Doppeltarifen relevant. 1.8.1 misst den Verbrauch am Tag (HT) und 1.8.2 den Verbrauch in der Nacht (NT). Welches von beiden Zählwerken gerade aktiv ist, wird durch einen Strich unter dem aktiven Zählwerk angezeigt. In unserem Netzgebiet ist HT/NT nur noch in Sonderfällen gestattet, z.B. bei einer Speicherheizung (gemeinsame Messung)
... zeigt die Gesamtmenge an Energie an, die Sie mit Ihrer Erzeugungsanlage erzeugen/einspeisen.
